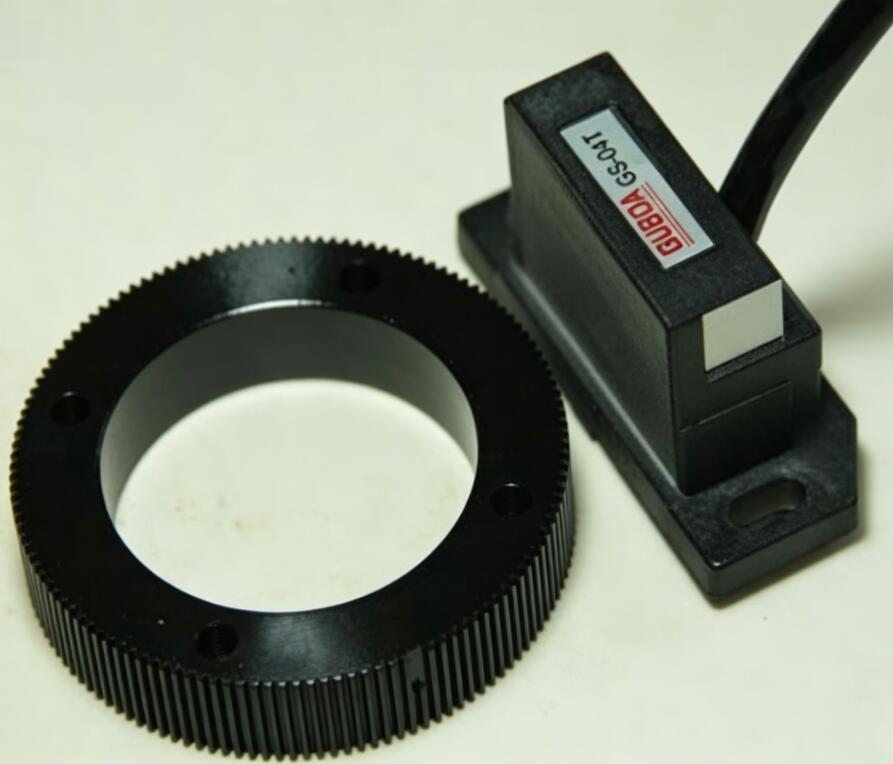

產品名稱： 機械齒輪編碼器GS04A產品型號：更新日期： 2025-10-09產品特點1 / 非接觸性的感應方式檢測旋轉位置及速度2 / 無需顧慮機械性的磨耗3 / 感應頭體積小，適用于小安裝空間4 / 采用高防護等級設計（IP67），可使用于惡劣環境5 / 量測齒輪規格模數0.4及0.5mm6 / 0-500KHz高響頻輸出，輸出信號有弦波（1Vpp）及方波（TTL）
產品介紹
編碼器在機床中的應用
從20世紀中葉數控技術出現以來，數控機床給機械制造業帶來了革命性的變化。數控加工機有如下特點：加工柔性好，加工精度高，生產率高，減輕操作者勞動強度、改善勞動條件，有利于生產管理的現代化以及經濟效益的提高。數控機床是一種高度機電一體化的產品數控機床高速化、高精度化、復合化、智能化、開放化、網絡化、多軸化、綠色化等發展趨勢，
數控機床的發展趨勢
1高速化 隨著汽車、國防、航空、航天等工業的高速發展以及鋁合金等新材料的應用，對數控機床加工的高速化要求越來越高。 （1）主軸轉速：機床采用電主軸（內裝式主軸電機），主軸轉速可達200000r/min； （2）進給率：在分辨率為0.01μm時，大進給率達到240m/min且可獲得復雜型面的精確加工；
2高精度化 數控機床精度的要求現在已經不局限于靜態的幾何精度，機床的運動精度、熱變形以及對振動的監測和補償越來越獲得重視。 （1）提高CNC系統控制精度：采用高速插補技術，以微小程序段實現連續進給，使CNC控制單位精細化，并采用高分辨率位置檢測裝置，提高位置檢測精度（日本已開發裝有106脈沖/轉的內藏位置檢測器的交流伺服電機，其位置檢測精度可達到0.01μm/脈沖），位置伺服系統采用前饋控制與非線性控制等方法； （2）采用誤差補償技術：采用反向間隙補償、絲桿螺距誤差補償和刀具誤差補償?shù)燃夹g(shù)，對設備的熱變形誤差和空間誤差進行綜合補償
3 :功能復合化復合機床的含義是指在一臺機床上實現或盡可能完成從毛坯至成品的多種要素加工。根據其結構特點可分為工藝復合型和工序復合型兩類。工藝復合型機床如鏜銑鉆復合——加工中心、車銑復合——車削中心、銑鏜鉆車復合——復合加工中心等；工序復合型機床如多面多軸聯動加工的復合機床和雙主軸車削中心等。
產品應用
1 / 機床的位置檢測及回饋
2 / 馬達及主軸的速度、定位測量
3 / 其他特殊機臺應用
量測原理
磁感應式編碼器是以磁鐵為基礎，整合感磁元件，設計成磁感應式
非接觸感測頭來感應齒輪上的齒數，并以電路修正或分割信號處理
成1Vpp或TTL（RS422 Line Driver）
